Модель дома не в IFC: экспорт из SketchUp, 3ds Max, Blender, Rhino

Если модель дома сделана не в IFC, для интерактивного 3D-макета подойдут форматы FBX, OBJ, GLB или DAE (а также 3DS и USDZ) — по ним мы тоже соберём дом. Их сохраняют SketchUp, 3ds Max, Blender, Rhino и большинство других программ для 3D-моделирования. Главное при выгрузке — чтобы стены, окна, двери и крыша были отдельными объектами, размеры были в метрах или миллиметрах, а в файле был один вариант дома без лишнего окружения. Ниже — что именно прислать и как подготовить модель.

Какой формат 3D-модели дома подойдёт

Не все форматы одинаково полезны. Одни хранят дом как набор отдельных частей, другие — как одну сплошную оболочку, третьи можно открыть только в «родной» программе.

Если ваша программа умеет сохранять IFC — а это Archicad, Revit, Renga, SketchUp Pro и многие другие, — лучше выбрать его. Как это сделать, мы разобрали в статье «Как сохранить модель дома в IFC».

OBJ или FBX: что выбрать

Если программа предлагает несколько вариантов, выбирайте тот, что лучше сохраняет структуру модели.

• FBX обычно хорошо сохраняет отдельные объекты, их названия и материалы. Если не знаете, что выбрать, начните с него.
• OBJ — простой и очень распространённый формат. Материалы в нём часто хранятся в отдельном файле рядом с моделью (обычно с расширением .mtl) — присылайте его вместе с моделью, а текстуры положите в ту же папку.
• GLB — компактный формат, в котором модель, материалы и текстуры хранятся одним файлом. Удобен, если программа умеет его сохранять.
• DAE (Collada) — подойдёт, если других вариантов нет.

Все файлы модели, материалов и текстур удобнее всего сложить в одну папку и сжать в ZIP. Ограничение — до 2 ГБ на файл.

Как подготовить модель перед экспортом

От того, как устроена модель, зависит, насколько точно получится макет. Перед выгрузкой проверьте пять вещей.

1. Стены, окна, двери, перекрытия и крыша — отдельными объектами. Если весь дом слит в одну группу или одну сетку, отличить стену от окна гораздо труднее.
2. Понятные названия объектов и слоёв. «Стена наружная», «Окно», «Дверь», «Крыша», «Перекрытие 1 этаж» — лучше, чем «Box042» или «Group#17». Названия можно писать по-русски или по-английски.
3. Реальные единицы измерения — метры или миллиметры. Проверьте, что дом в модели нужного размера: например, что высота двери около двух метров, а не двух сантиметров.
4. Без лишнего окружения. Уберите или скройте соседние дома, рельеф, людей, машины, деревья и вспомогательные построения, если они не нужны в макете. Благоустройство участка, которое должно остаться, держите отдельными объектами.
5. Один вариант дома. Если в файле несколько вариантов фасада или планировки, оставьте один или напишите в пожеланиях, какой нужен.

Мебель в модели не обязательна. Если она есть, мы поставим предметы из наших библиотек того же размера и на тех же местах; сложный декор упрощаем.

Как выгрузить модель из SketchUp, 3ds Max, Blender и Rhino

Названия пунктов меню и доступные форматы зависят от версии и редакции программы, поэтому ниже — общий порядок действий, а не точные инструкции.

SketchUp

В SketchUp выгрузка 3D-модели обычно находится в меню Файл → Экспорт → 3D-модель (File → Export → 3D Model). В списке типов файлов выберите FBX, OBJ или DAE. В параметрах экспорта проверьте единицы измерения. Если у вас SketchUp Pro, там же можно выбрать IFC — это лучший вариант. Сам файл SKP мы не читаем, поэтому для сборки нужен именно экспорт.

3ds Max

В 3ds Max выгрузка находится в меню Файл → Экспорт (File → Export). Можно сохранить всю сцену или только выделенное — второе удобно, если в сцене есть лишнее окружение. Выберите FBX или OBJ и в окне настроек проверьте единицы измерения.

Blender

В Blender нужные форматы обычно находятся в меню Файл → Экспорт (File → Export): FBX, Wavefront OBJ и glTF 2.0, в котором можно выбрать вариант GLB. В настройках экспорта есть опция выгружать только выделенные объекты — она помогает не захватить лишнее. Проверьте масштаб: дом должен быть в реальных размерах.

Rhino

В Rhino выгрузка в другие форматы обычно делается через Файл → Экспорт выделенного (File → Export Selected) или Сохранить как с выбором типа файла. Подойдут FBX и OBJ. Файл 3DM мы сами не читаем, поэтому для сборки нужен экспорт в один из подходящих форматов.

Почему IFC точнее и как это компенсировать

Разница между IFC и остальными форматами не в качестве геометрии, а в смысле. В IFC каждый элемент знает, кто он: это стена, это окно, это помещение «Кухня-гостиная» определённой площади. В FBX, OBJ и похожих форматах есть только формы и названия объектов, а помещений с названиями и площадями нет.

Поэтому, если вы присылаете модель не в IFC, приложите к ней:

• PDF с планами этажей — по ним видно, где какая комната;
• список помещений с площадями (экспликацию) — по нему мы подпишем комнаты и покажем площади в макете;
• рендеры или фото, если хотите, чтобы материалы, цвет и свет совпали с вашей визуализацией;
• короткое описание и пожелания — например, какой вариант дома нужен и что показать в первую очередь.

PDF рекомендован, но не обязателен. Без него макет тоже соберётся, но названия комнат и площади будут точнее, если они есть в планах. Если для сборки чего-то не хватит, мы напишем в кабинете, что дослать, и назовём новый срок.

Что получится в итоге

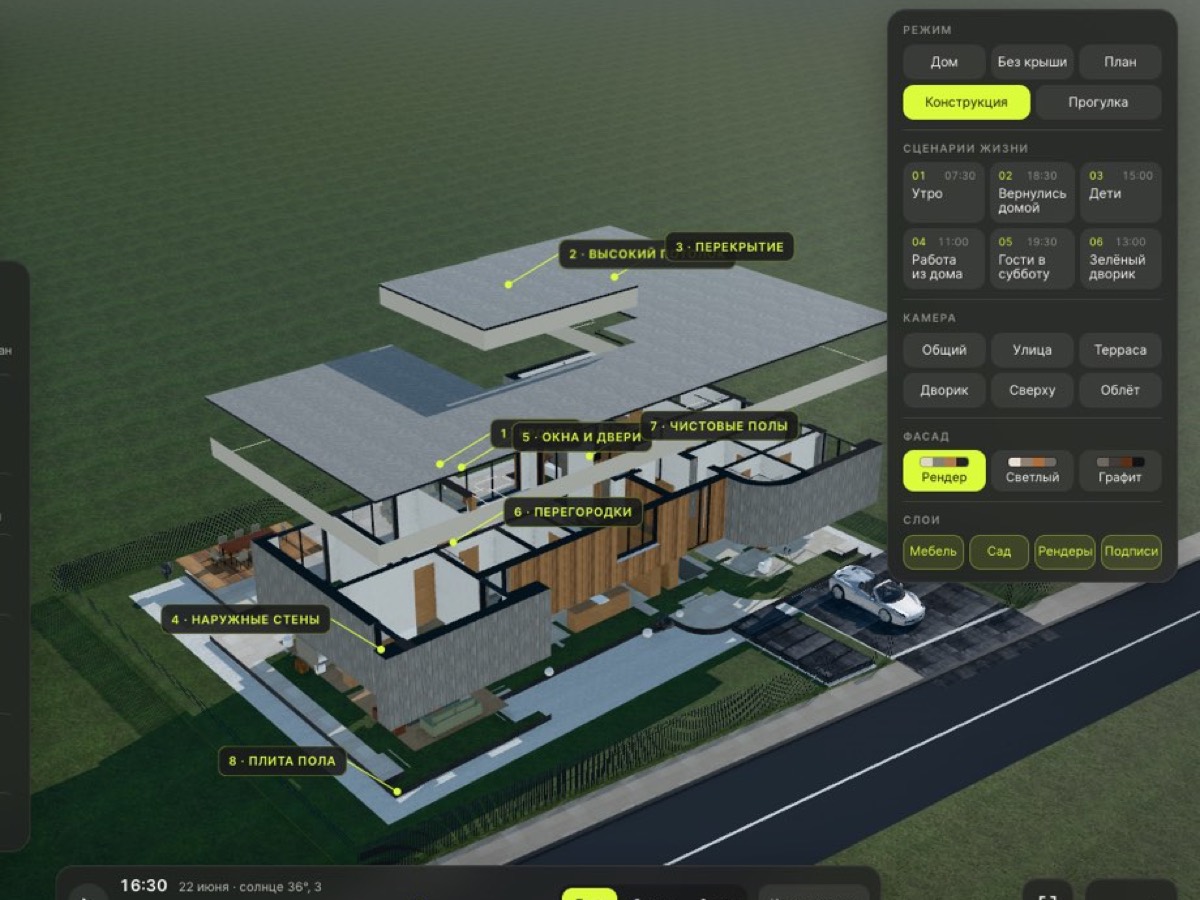

По модели в FBX, OBJ, GLB или DAE Нейро Макет собирает такой же интерактивный 3D-макет, как и по IFC: дом можно вращать и приближать, снять крышу и посмотреть план, пройти внутрь, в том числе с телефона. Стены, окна и крыша — как в модели, планировку мы не меняем. Макет открывается в браузере по ссылке или QR-коду, его можно встроить на сайт. Стоимость — 7 999 ₽ за дом, срок — до 3 часов с момента отправки. Подробнее — на странице цен.

Частые вопросы

Можно прислать файл SketchUp (SKP) как есть?

Как дополнительный материал — да, но для сборки мы его не читаем. Выгрузите из SketchUp модель в IFC (в Pro-версии) или в FBX, OBJ или DAE.

Подойдёт ли STL, сделанный для 3D-печати?

Мы примем его как материал, но сборку по нему не обещаем: в STL дом обычно одно тело без отдельных стен, окон и крыши. Если есть исходная модель, лучше выгрузить из неё FBX или OBJ.

Обязательно ли прикладывать PDF с планами?

Не обязательно, но для моделей не в IFC очень желательно. В FBX и OBJ нет помещений с названиями, а планы и список помещений помогают точно подписать комнаты и площади.

Как проверить IFC, если программа его всё-таки сохраняет?

Откройте страницу подготовки файлов: там можно бесплатно проверить IFC прямо в браузере, без загрузки на сервер.
