Как сохранить модель дома в IFC: Archicad, Revit, Renga и SketchUp

IFC (Industry Foundation Classes) — открытый формат, в котором программы для проектирования зданий обмениваются моделями. В нём хранится не просто геометрия, а элементы с их смыслом: это стена, это окно, это помещение «Кухня» площадью 18 м². Поэтому для интерактивного 3D-макета мы просим именно IFC: из него видно, где какая комната и как устроен дом.

Ниже — как выгрузить модель из популярных программ и что проверить, чтобы ничего не потерялось. Названия пунктов меню могут немного отличаться в зависимости от версии программы.

Что должно попасть в файл

Прежде чем выгружать, убедитесь, что в модели есть:

1. Стены, перекрытия, окна, двери и крыша — отдельными элементами, построенными своими инструментами.

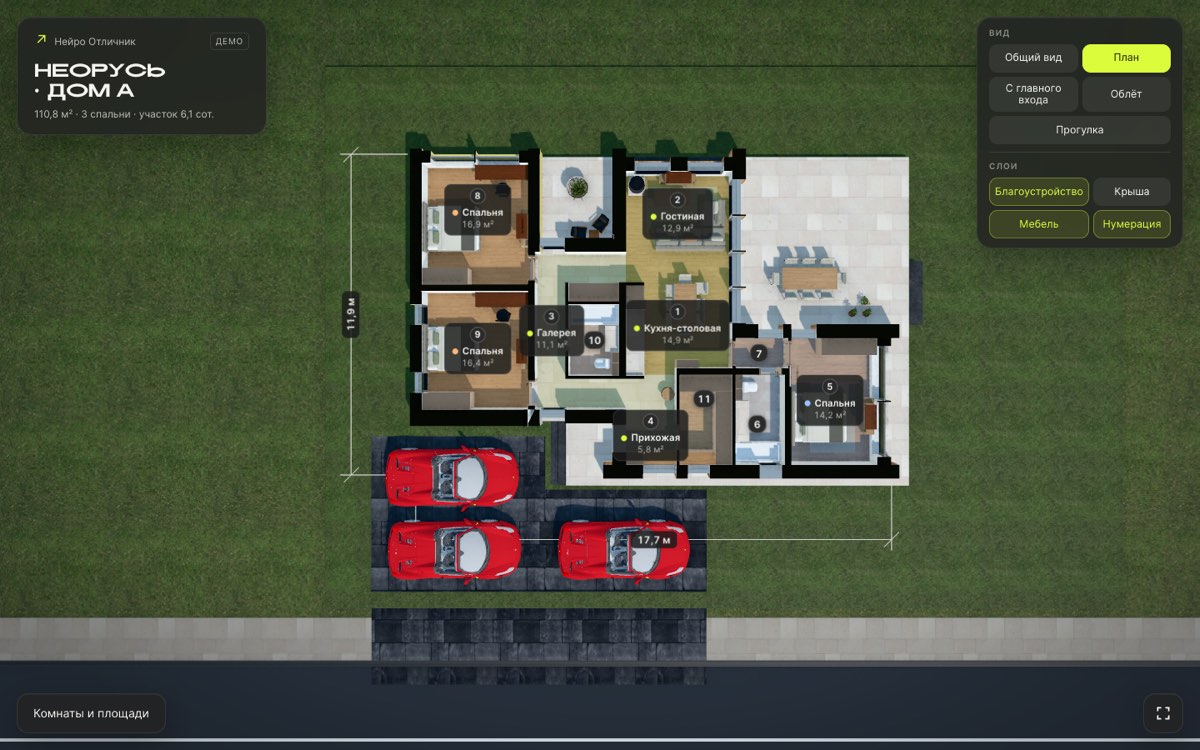

2. Помещения с названиями — «Кухня-гостиная», «Спальня», «Санузел». По ним мы подписываем комнаты и показываем площади.
3. Один вариант дома. Если в файле несколько вариантов, напишите, какой нужен.
4. Этажи, а первый этаж — на отметке 0.

Подробный чек-лист — в статье «IFC-модель для 3D-макета: 7 проверок перед отправкой».

Archicad

1. Проверьте, что комнаты обозначены зонами (инструмент «Зона») и у каждой зоны заполнено название, а не только номер. Зоны выгружаются в IFC как помещения.
2. Включите слои со стенами, перекрытиями, крышей, окнами, дверями и зонами на всех этажах: в IFC попадают только видимые элементы.
3. Откройте Файл → Сохранить как и выберите тип файла IFC.
4. Выберите конвертор для выгрузки. Стандартного конвертора общего назначения обычно достаточно; настройки конверторов находятся в разделе Файл → Взаимодействие → IFC.
5. Сохраните файл и, если он большой, сожмите его в ZIP.

Частая ошибка в Archicad — окна и двери, поставленные объектами или вырезами в стене. В IFC от них остаются пустые проёмы, и фасад получается глухим. Ставьте их инструментами «Окно» и «Дверь».

Revit

1. Расставьте помещения (Архитектура → Помещение) и заполните у каждого параметр «Имя».
2. Откройте Файл → Экспорт → IFC.
3. Выберите версию IFC2x3 или IFC4 — подойдут обе.
4. В настройках экспорта проверьте сопоставление категорий: у стен, окон, дверей, перекрытий и крыш не должно стоять «Не экспортировать».
5. Если выгружаете 3D-вид, включите экспорт помещений в 3D-видах — иначе комнаты могут не попасть в файл.
6. Сохраните файл.

Перед выгрузкой поставьте уровень первого этажа на отметку 0,000 (чистый пол): так дом встанет на участок как задумано.

Renga

В Renga выгрузка в IFC встроена в программу: откройте главное меню и выберите экспорт модели в IFC. Перед этим проверьте, что помещения расставлены и подписаны, а окна и двери вставлены как окна и двери, а не как проёмы.

SketchUp

SketchUp Pro умеет выгружать модель в IFC: Файл → Экспорт → 3D-модель и тип файла IFC. Но у SketchUp есть особенность: программа не знает, где стена, а где окно, пока вы ей этого не скажете. Без этого всё выгрузится безымянными объектами.

Поэтому перед выгрузкой назначьте группам и компонентам классы IFC с помощью инструмента классификации: стены — как стены, окна — как окна, помещения — как помещения. Чем аккуратнее разметка, тем точнее получится макет.

Если модель сделана в SketchUp, 3ds Max, Blender или Rhino и выгрузить IFC не получается — пришлите исходный файл как дополнительный материал. Другие форматы моделей мы скоро научимся принимать для сборки.

Если файл слишком большой

IFC — текстовый формат, и он хорошо сжимается: архив ZIP обычно в несколько раз меньше исходного файла. Мы принимаем IFC в ZIP, до 2 ГБ на файл.

Если и в архиве файл слишком тяжёлый, уберите из модели то, что не относится к дому: окружение, людей, лишние варианты, служебные объекты вдали от здания.

Как проверить файл до заказа

На странице «Как подготовить файлы» есть бесплатная проверка: бросьте туда IFC или ZIP, и мы разберём модель по этажам прямо в браузере — без загрузки на сервер. Проверка покажет, нашлись ли помещения, окна, двери и крыша, и подскажет, что поправить в Archicad или Revit.

Частые вопросы

Какую версию IFC выбрать?

Подойдут и IFC2x3, и IFC4. Если программа предлагает выбор, оставьте вариант по умолчанию.

Почему в IFC пропали комнаты?

Чаще всего помещения не построены или выключены перед выгрузкой. В Archicad включите слой зон, в Revit — экспорт помещений в настройках выгрузки. И проверьте, что у помещений есть названия.

Можно ли прислать модель в RVT, PLN или SKP?

Да, как дополнительный материал. Для сборки макета сейчас нужна модель в IFC — его сохраняют Archicad, Revit и другие программы для проектирования. Другие форматы моделей скоро будут.
