IFC-модель для 3D-макета: 7 проверок перед отправкой
· 3 мин чтения · Студия «Нейро Отличник»
Чек-лист для архитектора и владельца дома — что проверить в IFC-модели, чтобы 3D-макет получился точным с первого раза.
Хороший 3D-макет начинается с аккуратной модели. Большинство вопросов, которые возникают при сборке, — это не сложные случаи, а мелочи: помещения без названий, окна, поставленные как пустые проёмы, второй вариант дома в стороне от первого. Все они находятся за десять минут до отправки.
Вот семь проверок, которые мы советуем пройти перед заказом.
1. Формат — IFC2x3 или IFC4
Для сборки макета нужна модель в формате IFC. Подойдут версии IFC2x3 и IFC4 — их сохраняют Archicad, Revit, Renga и другие программы. Как выгрузить файл, описано в статье «Как сохранить модель дома в IFC».
2. Стены — отдельными элементами
Стены должны быть построены инструментом «Стена» и попасть в выгрузку. Если стены нарисованы объектами или морфами, программа выгрузит их как непонятную геометрию, и в макете будет сложнее показать план.
3. Окна и двери — окнами и дверями
Ставьте окна и двери инструментами «Окно» и «Дверь» (в Revit — семействами этих категорий), а не вырезами в стене. Иначе в IFC останутся пустые проёмы: фасад станет глухим, и будет непонятно, где вход и как связаны комнаты.
4. Помещения на каждом этаже и с названиями

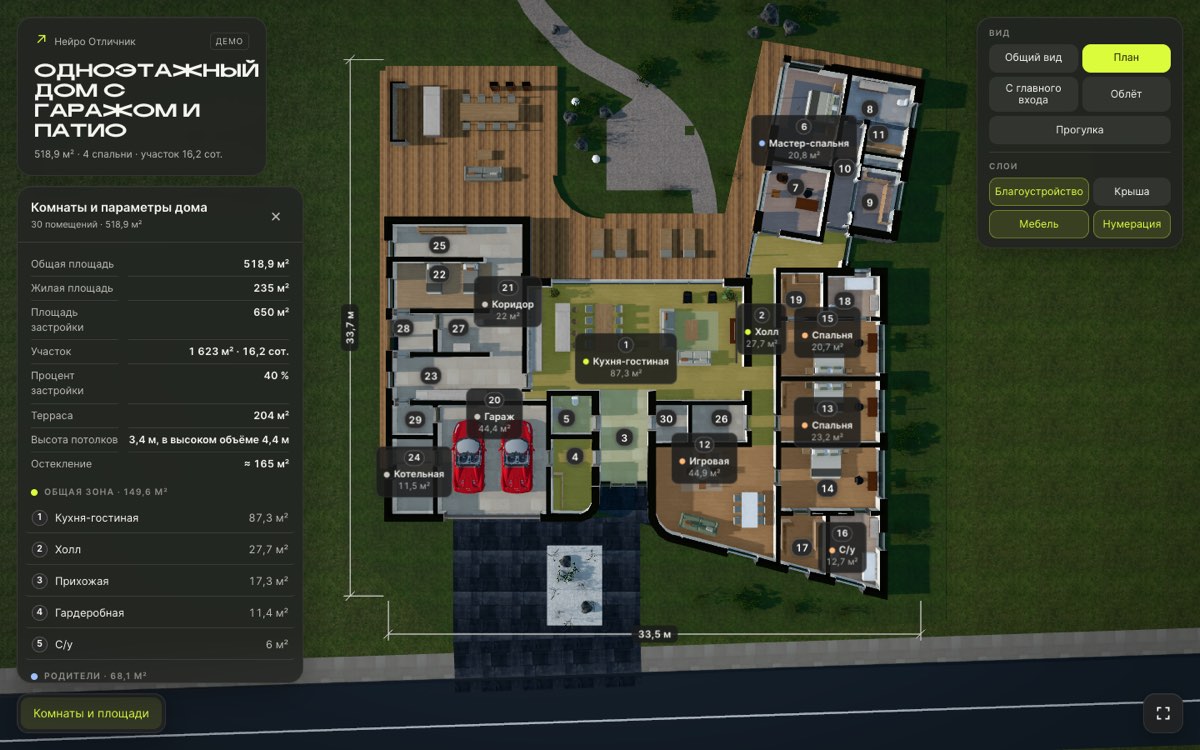

Это самая важная проверка. По помещениям мы подписываем комнаты на плане и показываем их площади.
- В Archicad комнаты — это зоны: у каждой заполните название, а не только номер.
- В Revit — помещения: заполните параметр «Имя».
- Названия пишите так, как хотите видеть их в макете: «Кухня-гостиная», «Спальня», «Санузел», «Котельная».
Если помещений в модели нет, комнаты придётся размечать по плану вручную — это дольше и с риском ошибки. В таком случае обязательно приложите PDF-альбом со списком помещений.
5. Крыша и перекрытия
Крыша должна быть построена инструментом «Крыша» или «Оболочка», полы — «Перекрытием». В макете крышу можно снять одним нажатием и посмотреть план — для этого она должна быть отдельным элементом. Кровля, построенная перекрытием, тоже допустима.
6. Один дом и ничего лишнего
В файле должен быть один вариант дома. Частая ситуация: рядом с основным домом стоит старый вариант, копия этажа или объект, забытый далеко от здания. Удалите лишнее или напишите в пожеланиях, какой вариант нужен.
Заодно уберите то, что не относится к дому: людей, машины из библиотек, окружение соседних участков. Это уменьшит файл и ускорит сборку.
7. Этажи и отметка первого этажа
Элементы должны быть разложены по этажам, а чистый пол первого этажа — стоять на отметке 0. Тогда дом встанет на участок как задумано, а этажи в макете переключатся правильно. Единицы длины менять не нужно: метры или миллиметры мы пересчитаем сами.
Что приложить к модели
Модель — единственное обязательное. Остальное по желанию, но делает макет точнее:
| Материал | Зачем он нужен |
|---|---|
| PDF-альбом | Планы со списком помещений и площадей — чтобы названия и площади комнат совпали с проектом |
| Рендеры и фото | По ним подбираем материалы фасадов, цвет и настроение света |
| Описание и пожелания | Адрес или регион, сторона света входа, кому вы будете показывать дом |
Полный список с подсказками — на странице «Как подготовить файлы».
Как проверить модель бесплатно
На странице «Как подготовить файлы» есть проверка файла: перетащите IFC или ZIP, и мы разберём модель по этажам прямо в браузере — файл никуда не загружается. Проверка покажет, нашлись ли стены, помещения, окна, двери и крыша, и подскажет, как поправить модель в Archicad или Revit.
Частые вопросы
Что будет, если чего-то не хватит?
Мы напишем в личном кабинете, что дослать. Когда пришлёте, соберём дом заново — проект снова встанет в очередь, и мы назовём новый срок.
Можно ли исправить модель после сборки?
Изменённая модель — это новый заказ. Если сервис неверно обработал переданные сведения, напишите студии: проверим и доработаем вручную.
Какой максимальный размер файла?
До 2 ГБ на файл. IFC хорошо сжимается, поэтому тяжёлые модели присылайте в архиве ZIP.
